ウィリス動脈輪のイラスト解説！構造と覚え方・国試頻出ポイント完全網羅

脳の血管構造を学ぶ上で、誰もが一度は高い壁として直面するのが「ウィリス動脈輪（大脳動脈輪）」の立体的な血管走行です。教科書のテキストや断片的な図譜を眺めるだけでは、前後の繋がりや分岐の順序が掴みにくく、暗記に苦戦する看護学生や医療従事者は後を絶ちません。

17世紀の英国の解剖学者トーマス・ウィリスによって記述されたこの六角形の動脈環は、脳の血流を維持するための精巧なバックアップシステム（側副血行路）として機能しています。本稿では、最新の解剖生理の知見に基づき、複雑な血管走行を直感的に把握できる模式図の捉え方から、看護師国家試験をはじめとする各種試験で確実に得点するための覚え方・ゴロ合わせ、臨床で直面する脳動脈瘤の好発部位までを徹底的に解明します。

📌 【この記事の重要ポイントまとめ】

• 要点1：ウィリス動脈輪は内頚動脈系と椎骨・脳底動脈系が吻合した「六角形の動脈ループ」であり、脳への血流途絶を防ぐバイパス機能を担う。
• 要点2：最大の引っかけポイントは「中大脳動脈（MCA）は輪の構成血管に含まれない」点であり、国家試験や臨床解剖での頻出事項である。
• 要点3：自力で模式図を描く「5ステップ描図法」と語呂合わせを併用することで、脳動脈瘤の好発部位やもやもや病の病態理解まで体系的に定着する。

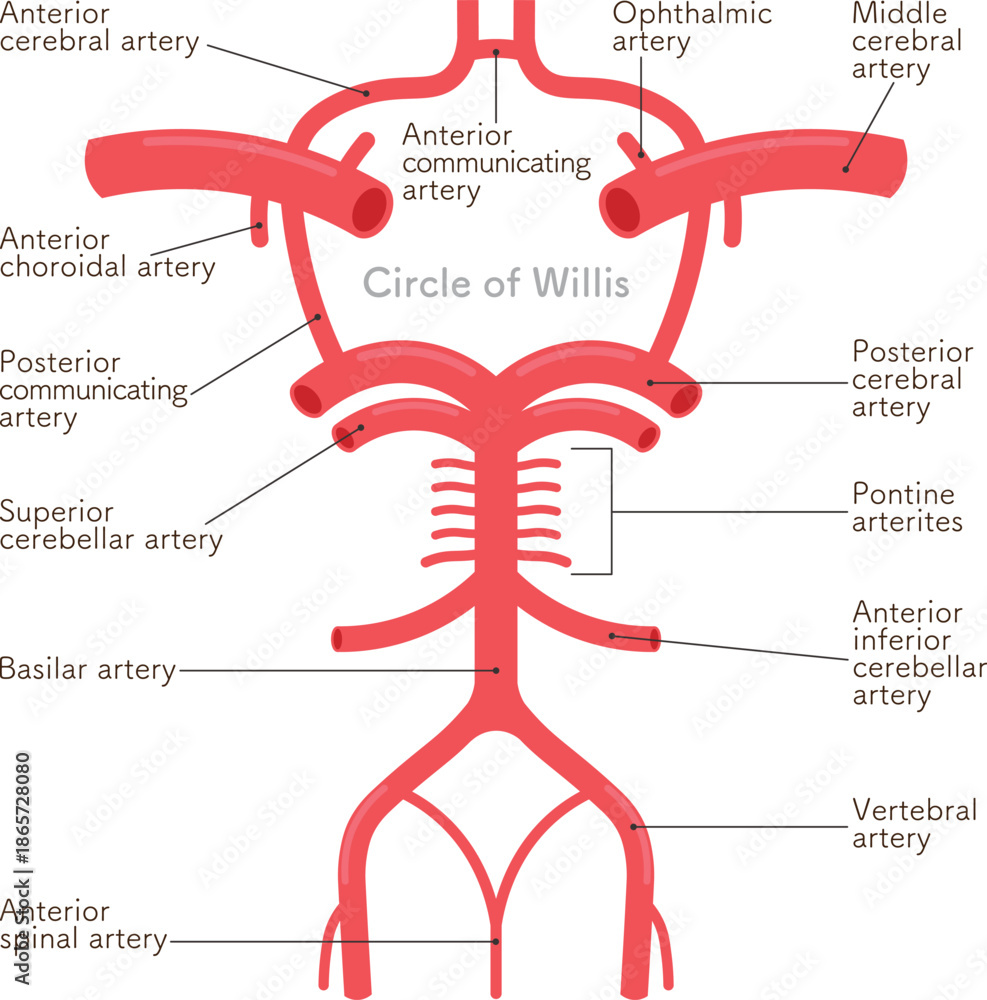

ウィリス動脈輪のイラストと全体構造｜脳底に広がる「六角形の吻合」の正体

脳の底部、トルコ鞍を取り囲むように位置するウィリス動脈輪（大脳動脈輪：cerebral arterial circle）は、心臓から脳へ向かう「内頚動脈系（前・中大脳循環）」と「椎骨・脳底動脈系（後大脳循環）」という2大血流ルートが連絡し合って形成される動脈吻合環です。

解剖学データベース『IMAIOS e-Anatomy』や標準的解剖生理テキストの定義によると、ウィリス動脈輪は左右の血管とそれらを繋ぐ交通動脈によって完全な多角形を形成しています。脳は全酸素消費量の約20%を消費する極めて代謝の高い臓器であり、たとえ主要動脈の1本が血栓などで閉塞しても、この吻合輪を介して反対側や後方から側副血行路として血液が回り込み、脳虚血の発生を最小限に食い止めるフェイルセーフの役割を果たしています。

近年では、iStockやイラストACといった素材プラットフォーム、あるいは医療従事者向けの視覚解剖学リソースを通じて、精密な3Dグラフィックスやシンプルな模式図が容易に閲覧できるようになりました。しかし、初学者がイラストを見る際に最も重要なのは、「どの動脈が輪そのもの（枠組み）を形成し、どの動脈がそこから外側へ伸びる分枝なのか」を明確に区別して捉える視点です。

【図解で整理】ウィリス動脈輪を構成する血管と主要分岐の比較データ

ウィリス動脈輪を理解する上で、最も正確な知識が求められる構成動脈の一覧と、関連する重要血管の特徴を整理しました。解剖学的な位置関係と臨床的なポイントを対比して確認してください。

【実態検証】看護師国家試験で狙われる「最大の罠」と現場のリアル

看護学生や医学生の学習コミュニティ（SNSや国家試験対策掲示板）の声を分析すると、ウィリス動脈輪に関する出題で失点率が極めて高い典型パターンが存在します。それは「中大脳動脈（MCA）が輪に含まれるか否か」という問題です。

脳の血管支配域において、中大脳動脈は大脳半球の外側面の大部分（運動野、感覚野、言語野など）を栄養する最も太く重要な動脈です。臨床現場の脳卒中診療でも「MCA梗塞」は日常的に遭遇するため、受験生は無意識に「これほど主要な血管なら動脈輪の中心メンバーだろう」と思い込みがちです。

しかし、模式図を正確に見直すと、内頚動脈が「前大脳動脈」と「中大脳動脈」に分岐した際、ウィリス動脈輪の輪組みに参加するのは内側へ向かう前大脳動脈のみです。中大脳動脈は「輪の外側へ向かって飛び出す枝」に過ぎず、多角形の閉鎖回路自体を形作っていません。同様に、下から合流してくる「脳底動脈（BA）」も輪に血流を供給する流入路であり、輪を閉じる構成要素はそこから分かれた「左右の後大脳動脈」です。

過去の看護師国家試験（必修問題・一般問題）でも「大脳動脈輪を構成しないのはどれか」という設問において、選択肢に中大脳動脈や脳底動脈を混ぜる出題が何度も繰り返されています。この「臨床的知名度の高さと解剖学的定義のギャップ」を突いた罠は、イラストを自分で一度描き起こして輪郭をなぞってみることで瞬時に見破れるようになります。

脳動脈瘤の好発部位ともやもや病｜解剖生理が直結する臨床リスクの真実

ウィリス動脈輪の解剖生理は、単なる試験対策の暗記対象にとどまりません。脳神経外科や集中治療の現場における2大重要疾患「くも膜下出血（脳動脈瘤破裂）」と「もやもや病」の病態を理解する上で不可欠な基礎知識です。

1. 脳動脈瘤が分岐部に集中する血行動態的理由

くも膜下出血の原因の約80%以上を占める未破裂脳動脈瘤は、その大部分がウィリス動脈輪とその分枝部に発生します。血管壁の中膜（筋層）が脆弱な分岐部に、持続的な血流の圧力（ずり応力）が加わることで瘤が形成されるためです。

• 前交通動脈瘤（Acom動脈瘤）：ウィリス動脈輪で最も発生頻度が高い部位（全体の約30%）。破裂時は前頭葉障害や意識障害が強く現れます。
• 内頚動脈-後交通動脈分岐部瘤（IC-Pcom動脈瘤）：全体の約25%を占める好発部位。動脈瘤が拡大するとすぐそばを走行する動眼神経（第III脳神経）を物理的に圧迫し、瞳孔散大・対光反射消失・眼瞼下垂などの「動眼神経麻痺」が初発徴候として出現します。
• 中大脳動脈分岐部瘤（MCA動脈瘤）：ウィリス動脈輪外の好発部位（全体の約20%）。

2. もやもや病（Willis動脈輪閉塞症）と側副血行路の破綻

日本人に比較的多く見られる特定疾患「もやもや病」は、医学的正式名称を「ウィリス動脈輪閉塞症」と呼びます。ウィリス動脈輪を構成する内頚動脈の終末部が徐々に細くなって狭窄・閉塞し、不足した脳血流を補うために周囲の細い血管（穿通枝）が異常に拡張・発達します。脳血管造影検査でこの発達した毛細血管群が「タバコの煙のようにもやもやと写る」ことから名付けられました。小児では脳虚血発作、成人では脆い新生血管の破綻による頭蓋内出血を引き起こす深刻な病態です。

一生忘れないウィリス動脈輪の覚え方｜最強ゴロ合わせと模式図の描き方ステップ

ウィリス動脈輪の構造を確実に脳へ定着させるには、語呂合わせによる言語記憶と、自力で模式図を描く空間記憶をセットで運用するのが極めて有効です。

定番の語呂合わせ：構成する「7つのパーツ（9本の動脈）」

ウィリス動脈輪を構成する動脈は、前後左右合わせて合計9本（前交通動脈1本＋前大脳動脈2本＋内頚動脈2本＋後交通動脈2本＋後大脳動脈2本）です。

【最強ゴロ合わせ】
「前線（ゼン・ゼン）後攻（コウ・コウ）、内（ナイ）で輪ができる」
・ゼン：前交通動脈（1本）
・ゼン：前大脳動脈（2本）
・コウ：後交通動脈（2本）
・コウ：後大脳動脈（2本）
・ナイ：内頚動脈（2本）
※「中（チュウ：中大脳動脈）は輪に入れない」とセットで覚えるのが鉄則です。

誰でも描ける「5ステップ模式図描図法」

白紙のノートに以下の順序で線を引くだけで、15秒で正確なウィリス動脈輪が完成します。

1. ステップ1（前方の橋）：上部に横に短い直線（前交通動脈）を引く。
2. ステップ2（前方のハの字）：その両端から斜め下外側へハの字に2本伸ばす（前大脳動脈）。
3. ステップ3（左右の要）：ハの字の終点に太い交差点（内頚動脈）を描き、外側へ真横にMCAを逃がす。
4. ステップ4（前後の連絡線）：内頚動脈から下方へ縦に2本平行線を引く（後交通動脈）。
5. ステップ5（後方の逆ハの字）：下から合流してくる脳底動脈の先端から、左右斜め上へ逆ハの字を広げて後交通動脈と結合させる（後大脳動脈）。

【プロの結論】認知心理学から導く解剖生理の攻略基準

解剖学の学習において、単なるテキストの丸暗記はエビングハウスの忘却曲線に従って数日で急速に減退します。特に血管系のような立体構造は、「視覚的スキーマ（図の骨格）」と「臨床的エピソード（疾患や症状）」を紐付けるデュアルコーディング（二重符号化）を行うことで長期記憶へと昇華されます。

単に「Pcom＝後交通動脈」と覚えるのではなく、「Pcomの瘤が大きくなると隣の動眼神経を押してまぶたが下がる」という病態生理のストーリーと一緒に頭に刻み込むこと。これが、試験本番で迷わず正解を選び、将来の病棟管理や画像カンファレンスで瞬時に病態を把握するための決定的な学習基準となります。

【ウィリス動脈輪 イラスト】に関するよくある質問（FAQ）

Q1：中大脳動脈（MCA）はウィリス動脈輪に含まれますか？
A1：含まれません。中大脳動脈は内頚動脈から外側の大脳半球へ向けて分岐する主幹動脈ですが、ウィリス動脈輪という「多角形の閉鎖回路（吻合環）」そのものを構成する血管ではありません。試験や問題集で極めて狙われやすいポイントです。

Q2：ウィリス動脈輪のイラストを自分で簡単に描くコツは？
A2：上から順に「①前交通動脈（横線）」「②前大脳動脈（ハの字）」「③内頚動脈（分岐部）」「④後交通動脈（縦線）」「⑤後大脳動脈（逆ハの字）」という順番で描くのが最も破綻しません。下から立ち上がる脳底動脈と、外へ逃げる中大脳動脈を描き足せば臨床図譜の完成です。

Q3：なぜ脳動脈瘤はウィリス動脈輪の分岐部にできやすいのですか？
A3：動脈が枝分かれする分岐部は、血管壁の筋肉層（中膜）が生まれつき薄い構造になっています。そこに高血圧や加齢による血流の強い物理的圧力（シェアストレス）が長期間集中して加わることで、血管壁が外側へ風船のように膨らみ、瘤が形成されやすくなります。

Q4：ウィリス動脈輪はすべての人間で完全に同じ形をしているのですか？
A4：いいえ。解剖学的な破格（バリエーション）が非常に多く、教科書通りの完全な対称多角形を持つ人は全体の約40〜50%程度に過ぎません。後交通動脈が生まれつき細い（低形成）あるいは欠損しているケースや、前大脳動脈の片側が細いケースなど個人差が存在します。

まとめ：解剖の立体把握が臨床判断と試験突破の鍵となる

ウィリス動脈輪は、一見すると複雑に入り組んだ血管の迷路のように見えますが、内頚動脈系と椎骨・脳底動脈系を結ぶ「六角形のバイパス回路」という本質を捉えれば、その構造は極めてシンプルです。

「前線後攻、内で輪ができる」のゴロ合わせとともに、5ステップの描図法を白紙に数回書き出すだけで、構成血管の識別はもちろん、脳動脈瘤の好発部位や脳梗塞時の神経症状の予測までスムーズに繋がります。視覚的なイラストの全体像と臨床知識を強固にリンクさせ、日々の学習や臨床現場でのアセスメントにぜひ役立ててください。 （出典: ウィリス動脈輪 イラスト（Yahoo!ニュース））
